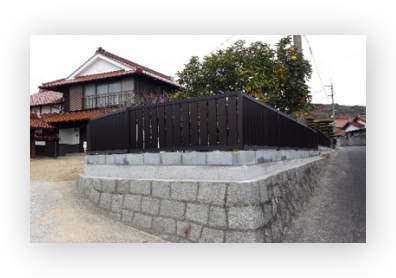

山口県宇部市　Ｈ様邸　施工



カクスルー　１型　１-１５　ＢＫタイプパネル　塀高さ１５００ｍｍ　　





国内唯一安心安全設計の根拠





震度６強～７の大地震にも耐える保有水平耐力（耐震二次）設計（建築基準法施行令第８８条準拠）と、日本の大部分の地区で有効な最高レベルの耐風設計（建築基準法施行令第８７条及び建設省告示第１４５４号準拠）を、国内アルミ塀・フェンスとして唯一行っている最高レベルに安心安全な製品です。

公共建築物の囲障にも安心な用途係数１．２５及び１．５の製品も御用意できます。



製品の構造設計根拠



製品の材質　建築基準法　H１３　第１０２４号　第３　第７号　アルミ押出材A６０６３－T５　基準強度＝１１０N／㎟



耐風設計　建築基準法施行令　第８７条　及び平成１２年告示第１４５４号　

標準耐風設計モデル　設置場所基準風速Vo＝３８ｍ／S、地表面粗度区分　Ⅲ、ガスト影響係数Gf＝２．５、設置場所＝市街地　開口率０％



耐震設計　建築基準法施行令　第８８条（震度７に耐える耐震二次設計）



支柱根入れ長さの検討　建築基準法施行令　第９１条



設計例　　カクスルー１型１－１８　BKパネル　設置高さ１７８２ｍｍ　支柱規格□１００mm＊５．０mm厚　支柱間隔２．０２５ｍ　２．０２５ｍ当たり地上部重量５１．６ｋｇ



（基準風速３８ｍ以上の沖縄県・高知県室戸地方・鹿児島県半島部及び島嶼部・東京都島嶼部での御計画に付きましては、御相談させてください。）



もちろん使用する金具やボルト・ネジも全て検証しています。



建築用コンクリートブロック基礎（Ｃ種　１５０ｍｍ厚＊高１９０ｍｍ＊長３９０ｍｍ　地上高３０ｍｍ以下）に設置可能なカクスルーＳ型も同様の設計基準で御提供出来ます。



１５ｃｍブロック

１２ｃｍ横ブロック



御問合せページより御連絡を頂きますと、規格・数量・設置状況により運賃と共に建築業者様及び個人様に御見積りさせて頂きます。



建築ブロックにも施工できる支柱間隔１．２ｍのS型（支柱規格□６２ｍｍ＊肉厚４．２ｍｍ）は、ヤフーショップさんでも販売致しております。



カクスルー・製品規格・パネル種類・製品色で検索して頂くと、簡単にお探しの製品データが出ますので宜しくお願いします。



カクスルー８型やＳ型はＤＩＹでの施工も可能ですが、１型・２型・７型・１０型の高さ１．２ｍ以上の製品は御近くの施工店に御相談されることをお勧めします。

受注生産品ですので、納期はおよそ３０日間です。

２０１８年７月より、様々なパネルを組み込める新規格の製品を、御提供させて頂く予定です。宜しく御願い致します。

 　

山口県山陽小野田市　Ａ様邸　施工

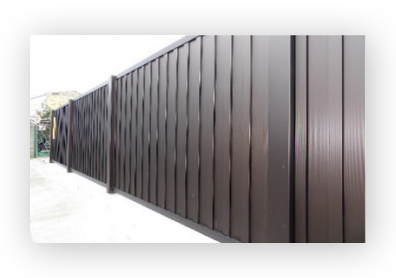

カクスルー　１型　１-１８　ＳＳＨタイプパネル　塀高さ１７８２ｍｍ 　オーダー製品。







山口県下関市　携帯電話ショップ様駐車場　施工



カクスルー１型　１－１５（ＢＳＨタイプパネル）　塀高さ１５００ｍｍ～１７５０ｍｍ　勾配対応オーダー製品。





山口県下関市　携帯電話ショップ様駐車場　施工



カクスルー１型　１－１５（ＢＳＨパネル　遮蔽タイプ）　塀高さ１５００ｍｍ～２３００ｍｍ　勾配対応オーダー製品。









カクスルー２型　２－K１８８０BKタイプパネル 例



窓の目隠しだけでなく、既設塀や生垣をかさ上げする塀としても御使い頂けます。









カクスルー７型　パネルＳＦタイプ



万年塀や設置高の有るブロック塀の様にも御使い頂けます。







カクスルー８型



今までの民間用格子フェンスと異なり、人が寄りかかっても大丈夫です。



８－１５（高さ１５００ｍｍ）の支柱(規格□６２ｍｍ＊肉厚４．２ｍｍ）は、その上端部への１２８５Ｎ（１３０ｋｇ）の水平荷重に耐える強度が有ります。



８型支柱は、１５ｃｍ厚の建築ブロック基礎に建て込めます。









カクスルー１０型



和風建築にも合う伝統の大和塀を耐久性の高いアルミ製にしました。





荷重載荷試験（弊社）の状況　（最も構造の弱い格子パネルで試験しました）



鉛直荷重載荷試験状況 ＪＩＳ A６５１３基準　１４７０Ｎ（１５０ｋｇ）を超える１７１５Ｎ（１７５ｋｇ）／スパンの試験を実施しました。 緩み・外れは認められませんでした。	載荷試験用土のう　 単位重量計量　２５ｋｇ/袋	水平荷重載荷試験状況 ＪＩＳ A６５１３基準　４９０Ｎ（５０ｋｇ）を超える１７１５Ｎ（１７５ｋｇ）／スパンの試験を実施しました。 緩み・外れは認められませんでした。



上記試験後のたわみ量（５ｍｍ以下）を確認	水平荷重載荷試験（土のう7袋）状況 上記試験後のたわみ量（１０ｍｍ以下）を確認





　　

　カクスルーは、およそ３０年と言われる耐用年数が経過したブロック塀や石塀・鉄筋コンクリート組立塀（万年塀）等が、地震時に瞬時に倒壊し住人の方はもとより第三者の方にまで危険が及ぶ重大事故を多発させてきた問題点を解決する為に開発致しました。

　

カクスルーは、完全な目隠し状態で通風の為の大きな開口率を持つパネル等の複数の知的財産権を取得した全く新しいオリジナル構造を有し、塀の基本機能に加えて十分な防災・減災機能を有しながらプライバシーを守る安価で高耐久なアルミ塀です。



当然の事ながら、製造物賠償責任保険にも加入しておりますので御安心して頂ける塀と思います。

　　

　

　カクスルーオーダー品や日射遮蔽・スクリーンパネル等の製作も承ります。





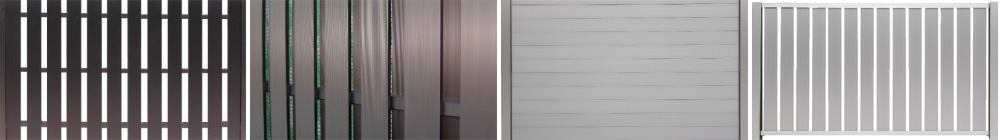

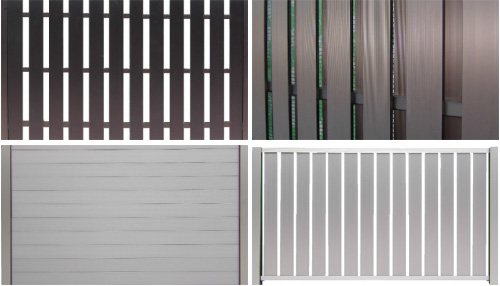

エクステリアリフォームに適した通気格子塀　カクスルーの特徴



　

１．設置費用は化粧デザインブロック塀と同等です。サッシや海岸部の水門等にも使われるアルミ製ですので、非常に高耐久です。

　　　　

２．頑丈で高耐久（アルミ製なので海岸部では特に有効です）で軽量ですので、防災減災機能の高いフェンス・塀です。



３．プライバシーを守りながら生垣の様に風を通しますので、シロアリや腐朽菌の原因となる湿気を逃がします。　（目隠し通風パネル）



４．ボルト・ナット類が外に現れないので、お年寄りや幼児の方にも安全です。　（１型・２型・８型・１０型）



５．表と裏が対称形ですので、隣地境界にも適しています。　（１型・２型・８型）

　　　　

　　　　パネルを組み立てた状態で現地に御届け致します。

　　　　　　　

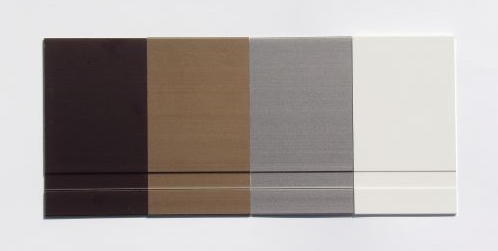

色見本　「写真と製品では色具合が異なる場合が有ります」

（左）オリーブブラウン　　　　　　（中）ブロンズ艶消　　　　　　（右）ステンカラー艶消

　

　



　資料や見積もりを御希望される方は、弊社ＨＰの御問合せページより御願い致します。無料で御見積りさせて頂きます。



　　　弊社は、カクスルーの独自開発を平成２２年より進め、平成２３年より公的機関（地方独立行政法人　山口県産業技術センター）様の設計御指導を頂いて、国内材料を使用して自社工場で企画・開発・製造を致しております。



山口県知事より、経営革新計画の承認を平成２５年２月に頂いております。



　製品改良の為に予告無く製品仕様を、変更する事が有ります。
